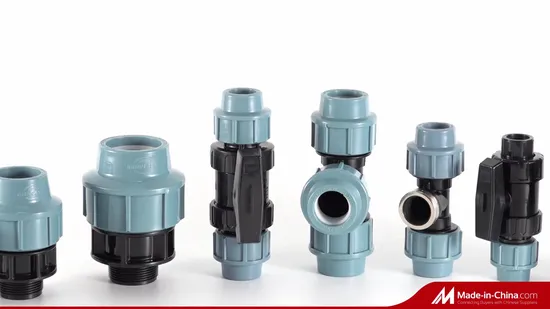

Irriplast は、PN16 ジョイントを備えた高品質の HDPE プラスチック パイプ継手を工場で製造しています
概要 IRRIPLAST 工場製高品質 HDPE プラスチック パイプ継手 Pn16 ジョイント製品の説明 IRRIPLAST PP 圧縮継手ラインは流体輸送用に設計されています
基礎情報
モデル番号。 | 1001 |
証明書 | ISO9001 ISO14001 CE |
応用 | 水供給 |
輸送パッケージ | PE袋+カートン |
仕様 | 20~110mm |
商標 | イリプラスト |
起源 | 浙江市、中国 |
HSコード | 3917400000 |
生産能力 | 1日あたり6000個 |
製品説明
Irriplast は、PN16 カップリングを備えた高品質の HDPE プラスチック パイプ継手を工場で製造しています製品説明
IRRIPLAST PP 圧縮フィッティング ラインは、高圧流体の取り扱い、水の取り扱い、飲料水の配給、熱油圧用途向けに設計されています。 この製品ラインは、機械的特性と食品適合性の点で最も厳しい国際基準を満たしています。
技術データ
一部 | 材料 |
本体(A) | 高温でも優れた機械的特性を備えたポリプロピレンコポリマー (PP-B)。 |
ブロッキングブッシュ(D) | ポリプロピレン |
ムター(B) | 紫外線に対する安定性と耐熱性が高いダイマスターを配合したポリプロピレン(DIN54004規格によるSクラス) |
クリンチリング(C) | 機械的耐久性と硬度に優れたポリアセタール樹脂(POM) |
Oリングシール(E) | 食品分野向けの特殊エラストマー アクリロニトリルゴム (EPDM) |
補強リング | AISI 430 (UNI X8Cr17、W、nr 14828)1 インチから 4 インチの雌ねじ用ステンレス鋼 |
タイプPN16 | コード | サイズ | 重量(g/枚) | ワンピース/バッグ | STK/CTN |
カップリング | 1001 | 20mm | 72 | 20 | 240 |
25mm | 108 | 10 | 170 | ||
32mm | 158 | 7 | 112 | ||
40mm | 295 | 4 | 60 | ||
50mm | 487 | 0 | 32 | ||
63mm | 839 | 0 | 18 | ||
75mm | 1015 | 0 | 14 | ||
90mm | 1414 | 0 | 8 | ||
110mm | 2368 | 0 | 5 |
作動圧力
IRRIPLAST PP 圧縮フィッティングでは、温度 20 °C で、直径 16 mm ~ 63 mm の場合は 16 bar (UNI 9562)、直径 75 mm ~ 110 mm の場合は PN10 bar の最大使用圧力 (PN~PFA*) が可能です。 圧力と温度の持続時間に基づいた最大許容作動圧力。
特長 1. 軽量で積み降ろしが容易 2. 耐薬品性、耐薬品性に優れている 3. 耐液体性が低い 4. 機械的強度が強い 5. 電気絶縁性に優れている 6. 水質に影響を受けない 7. 設置が簡単
応用
1. 土木工学2. 3. 農業用灌漑用給水システム
参考規格寸法: UNI 9561 作動圧力: UNI 9562、DIN 8076-3、ISO 14236、BRL-K03。
ポリエチレン (PE) パイプ: UNI 7990、DIN 8074、UNI EN 12201
スレッド: UNI ISO7/1、UNI EN 10026-1、ANSI ASME B1-20.1
フランジ: DIN 2501-1、UNI EN 1452-3.IS 7005-2
